Ревю на дъно Asrock N100DC-ITX

Ще се опитам да Ви представя въможностите на една сравнително евтина и достъпна дънна платка, а именно ASRock N100DC-ITX.
Към момента на писане на това ревю, цената в магазините варира от 250 до 289 лв.

ASRock е компания създадена през 2002 г. със седалище в Тайпе (Тайван) и е специализирана в областта на проектирането и производство на дънни платки.
Компанията се разраства бързо и става третият най-голям производител в света.
Официалните за България дистрибутори и онлайн магазини са представени на страницата на ASRock.

ASRock N100DC-ITX е сравнително нова дънна платка, която се появява на бял свят в средата на 2023 година.
Дънната платка се базира на новия процесор Intel® N100, който разполага само с 4 E-ядра, турбо честота до 3.4 GHz и Intel® UHD Graphics, поддържаща 4K@60Hz резолюция.

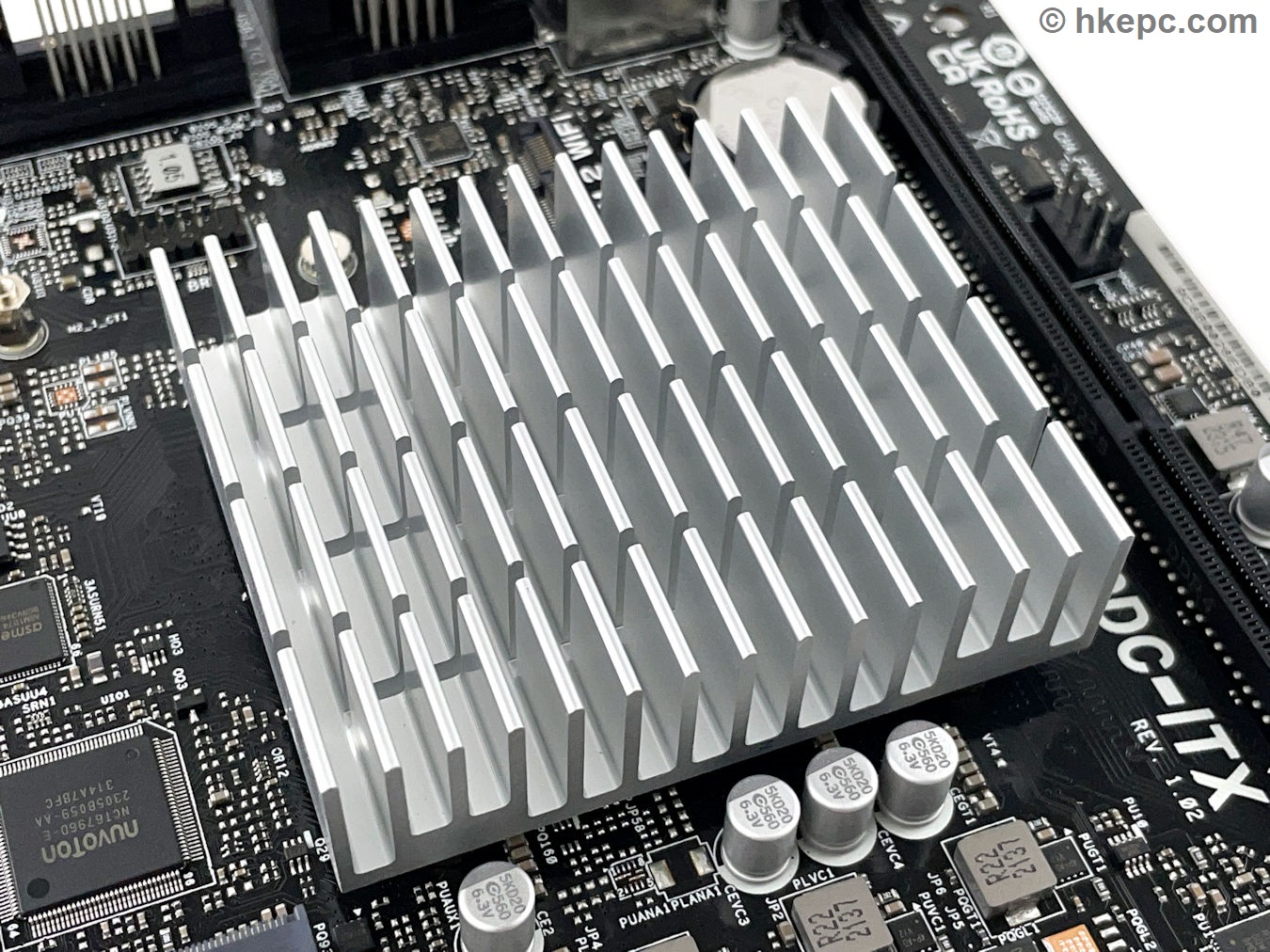

Както се вижда, тази дънна платка разполага с пасивно охлаждане, като според производителя това осигурява "адекватна производителност, както и изключително управление на топлината".
ASRock също са щедри и в описанието на възможностите - "платката е предназначена за потребители, които търсят просто, но мощно решение, което може лесно да се вгради в система, която отговаря на вашите нужди и благодарение на вградения XXL радиатор на процесора и дизайна без вентилатор, е в състояние да изпълни изключително тихо компютърно изживяване с нисък шум".

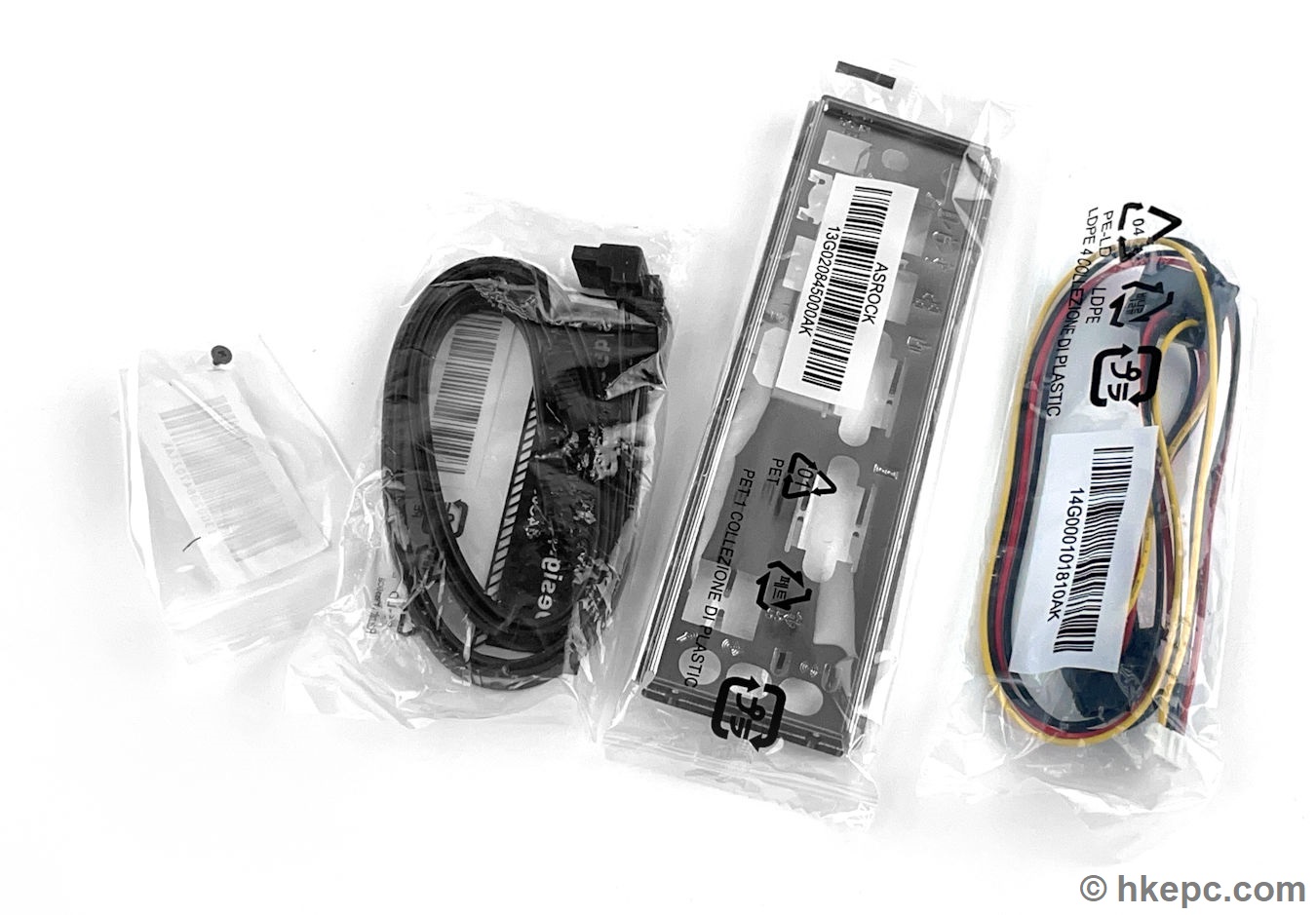

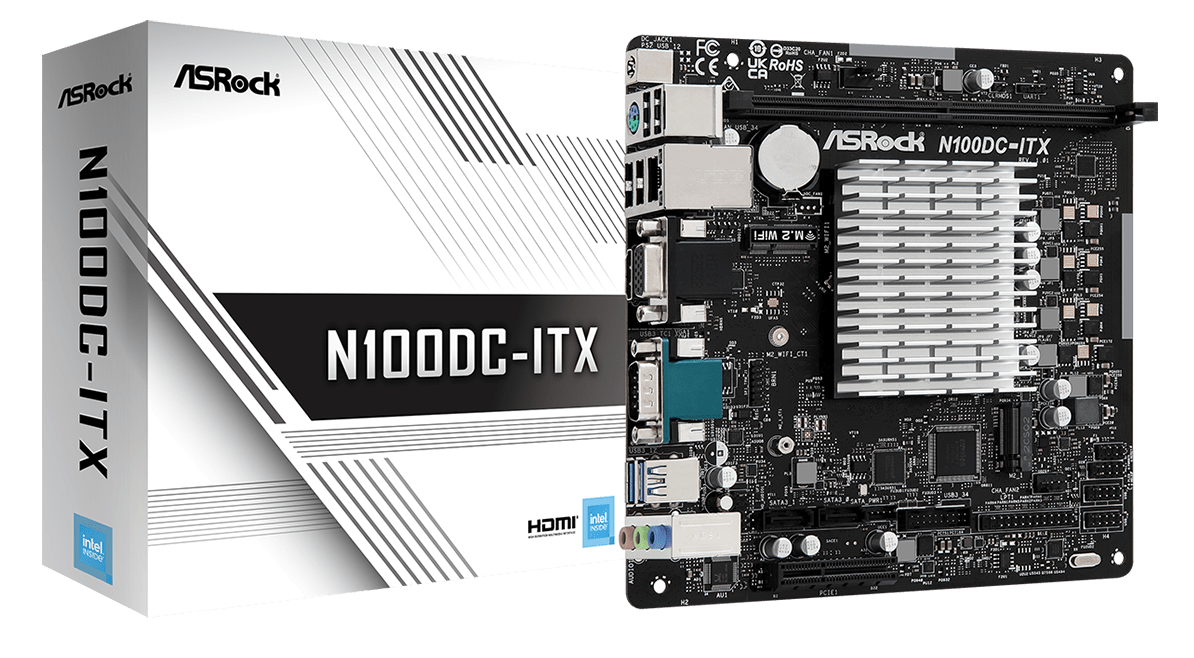

ASRock N100DC-ITX се продава в обикновена кутия, на гърба на която е представено кратко описание на характеристиките на платката. В допълнение, в кутия са добавени следните аксесоари:
- задна планка (I/O shield);
- два броя SATA 6Gbps кабели;
- два винта за M.2 монтаж на SSD/Wi-Fi;
- SATA захранващ кабел за свързване на две SATA HDD/SSD.

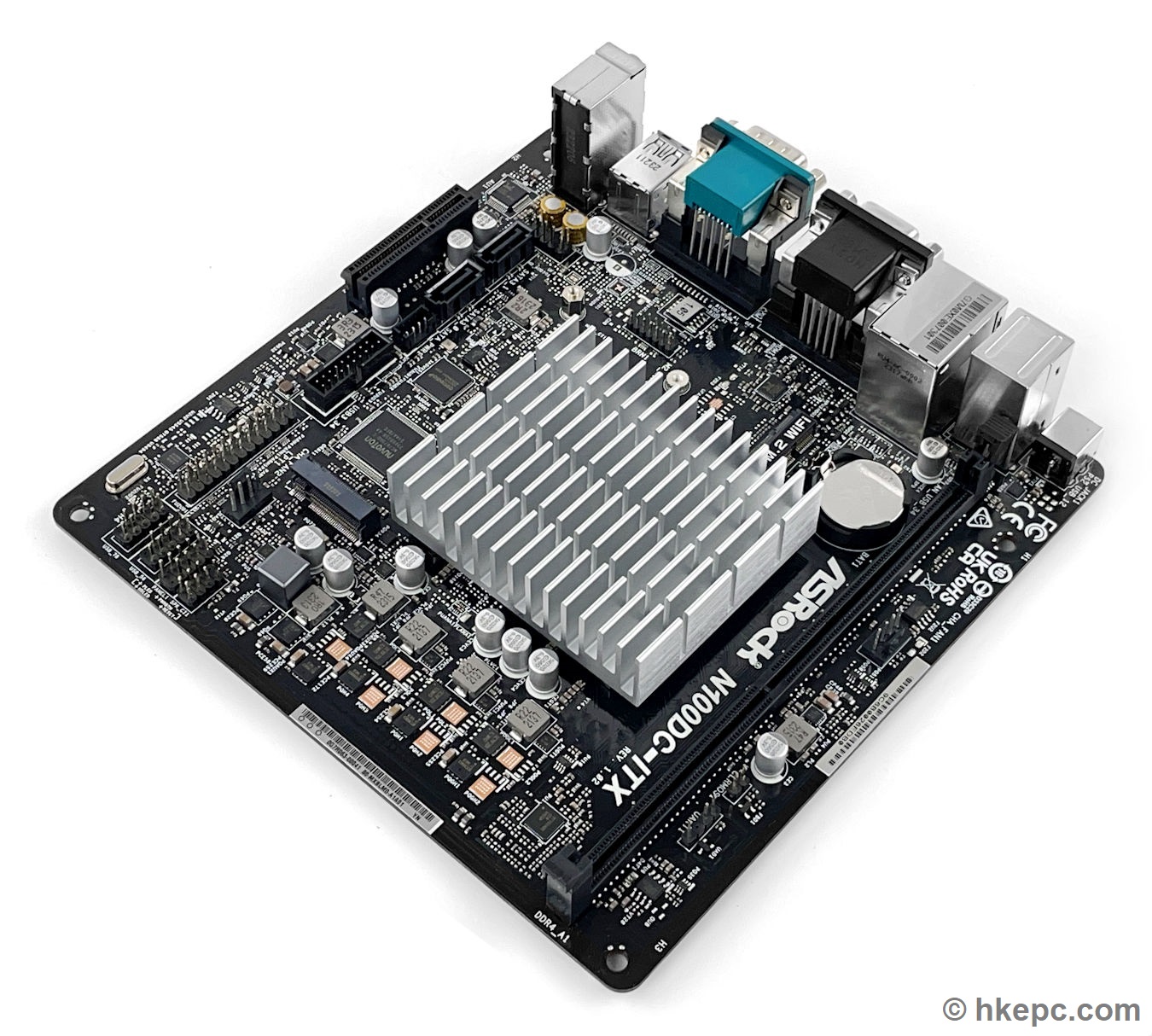

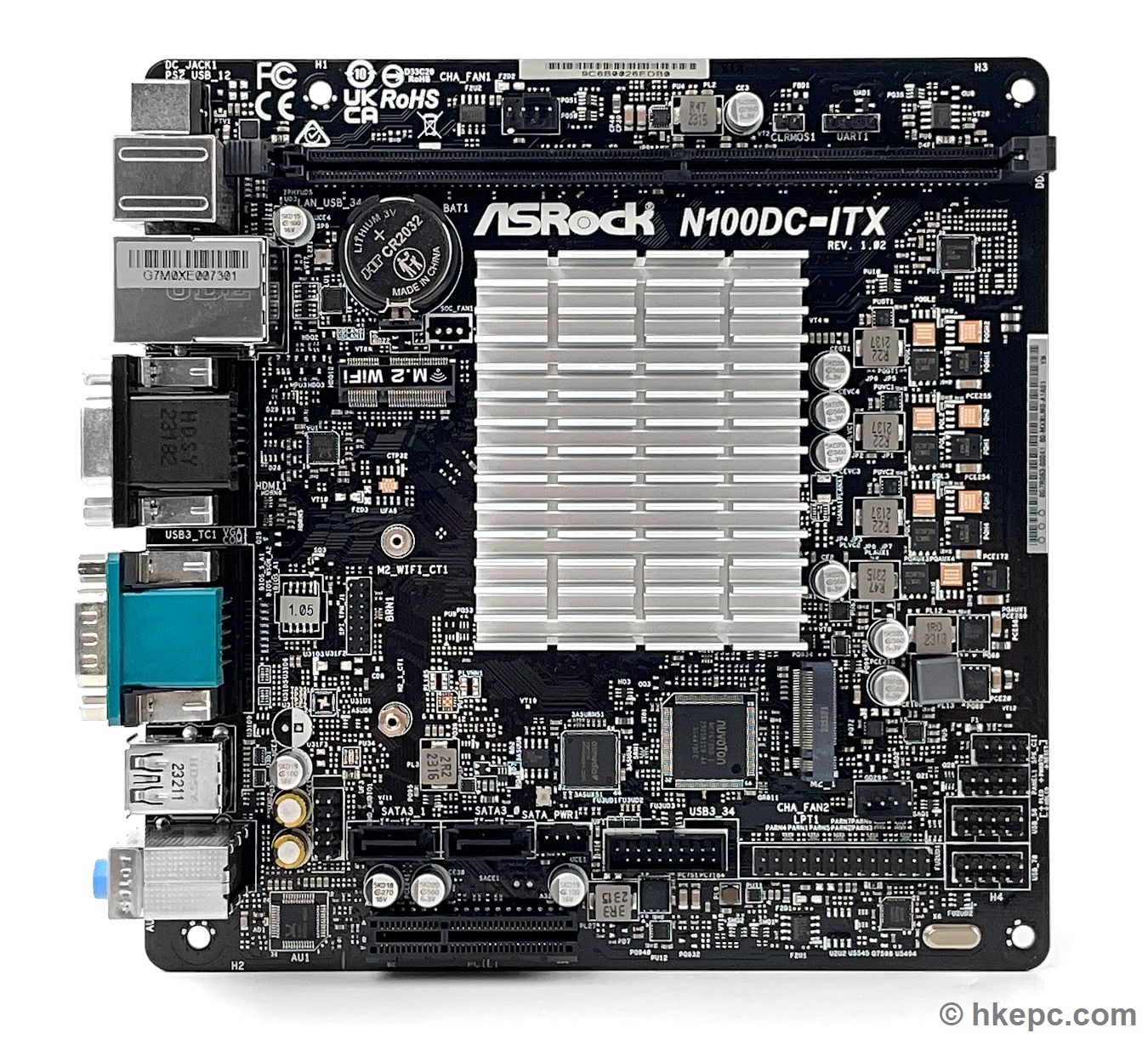

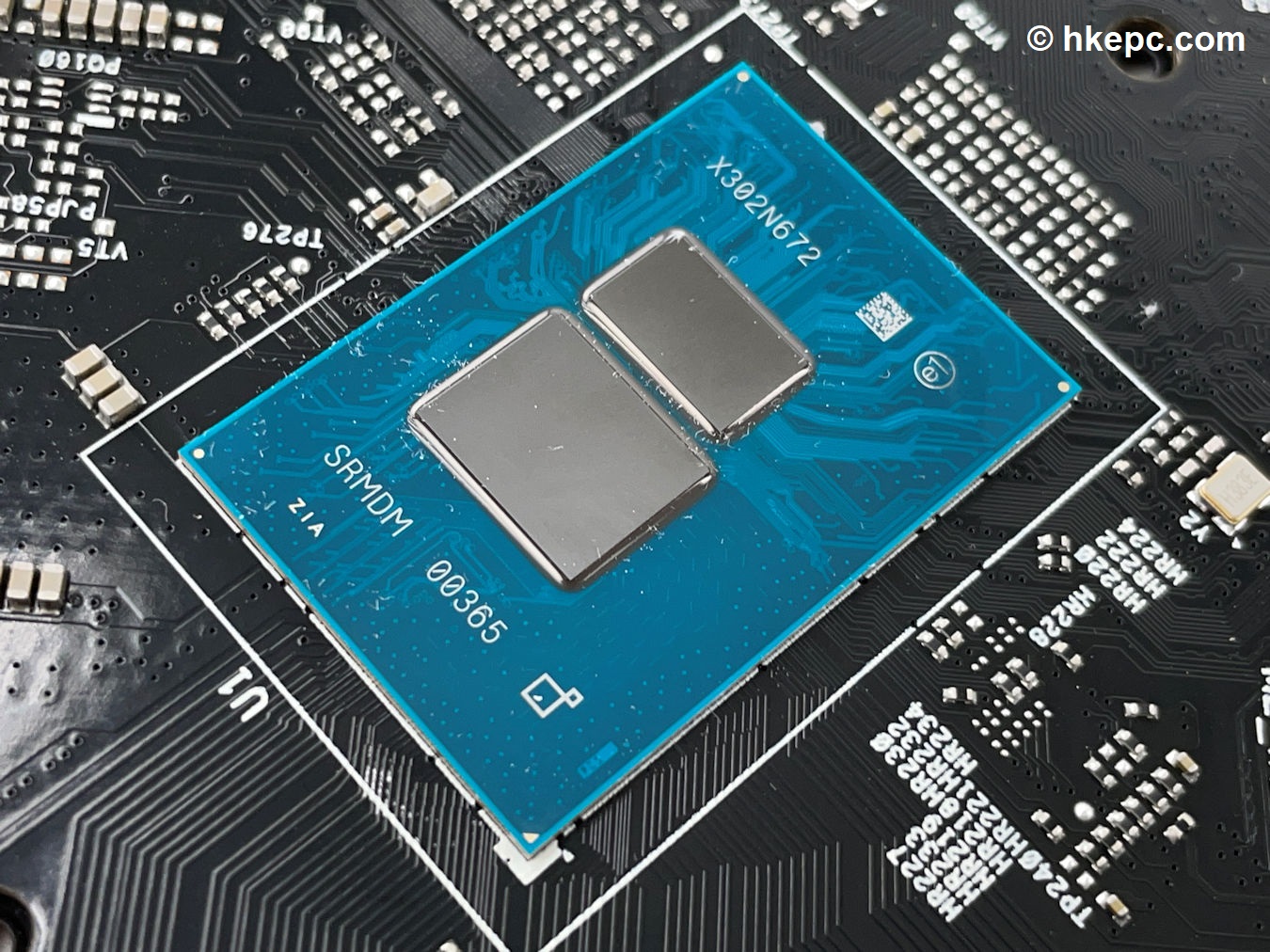

Самата дънна платка ASRock N100DC-ITX е Mini-ITX формат с размери 17cm x 17cm. Процесорът N100 е 12-то поколение Alder Lake-N и е запоен на дъното, т.е. не позволява "upgrade".
Процесорът е изграден чрез допълнително подобрения 10nm SuperFin процес на Intel, наречен Intel 7.
Интегрираният графичен адаптер е базиран на Xe-архитектурата и предлага само 24EU (Execution Units), работещи с честота до 750MHz. Поради едноканалната памет, ниските тактови честоти и малкият брой шейдъри, игровата производителност на iGPU е много ограничена. В чипът е интегриран същия AV1 декодер, който се намира и в Iris Xe Graphics.

Минималната базова тактовата честота на процесора е 400MHz (непотвърдена стойност според cpu-world.com), а максималната достига 3.4GHz. Въпреки, че според официалните спецификации на N100, TDP e само 6W, ASRock, за по-добра производителност, са отключи производителността на процесора до PL1-10W и PL2-15W.
Производителността му е достатъчна за настолни и бизнес машини, като според различни източници се равнява на Core i5-7400, Core i3-9100 или Core i3-1115G4 процесори. С тази разлика, че има ултра ниска консумация на енергия - само 6W TDP. При работата 24х7 със сигурност ще консумира по-малко.

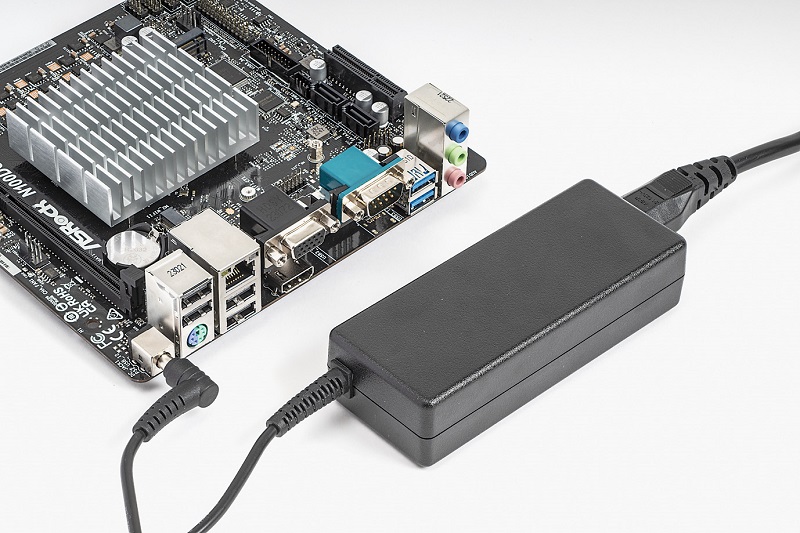

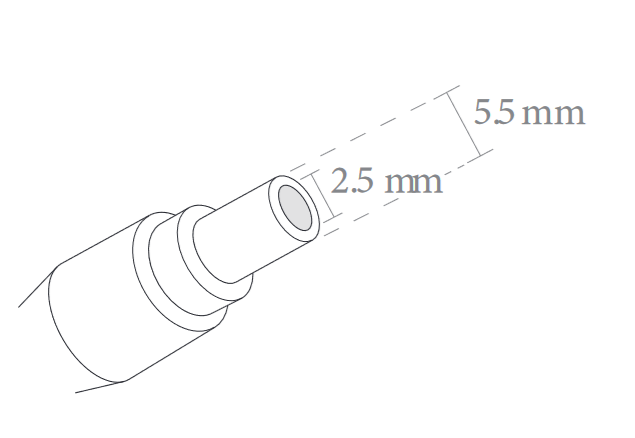

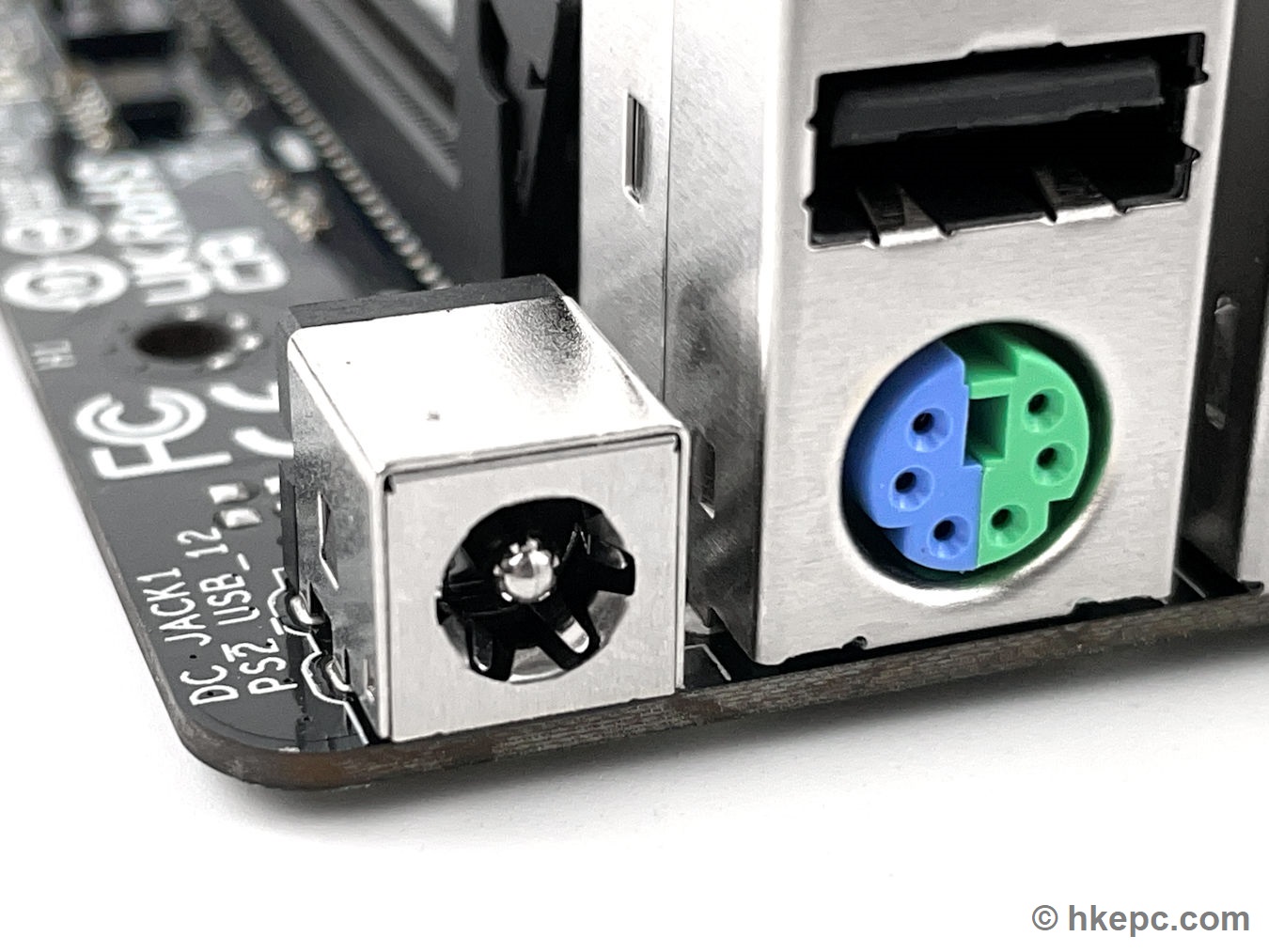

По отношение на захранването, дънната платка N100DC-ITX изисква 19V DC захранване. Спецификацията на буксата е най-често срещаният интерфейс - 5.5mm x 2.5mm. Като DC захранване производителят препоръчва да се използва такова, което може да осигурява 19V / 4.74A / 90W. Например адаптер за лаптоп (зарядно за лаптоп).
Според официалната препоръка на производителя, ако използвате само едно M.2 SSD, се нуждаете само от 36W захранване, ако искате да използвате едно M.2 SSD и един HDD, препоръчително е да използвате >50W захранване. При едно M.2 SSD и два HDD се препоръчва да използвате 75W захранване. Ако в PCI слота се постави и карта, се препоръчва 90W захранване.

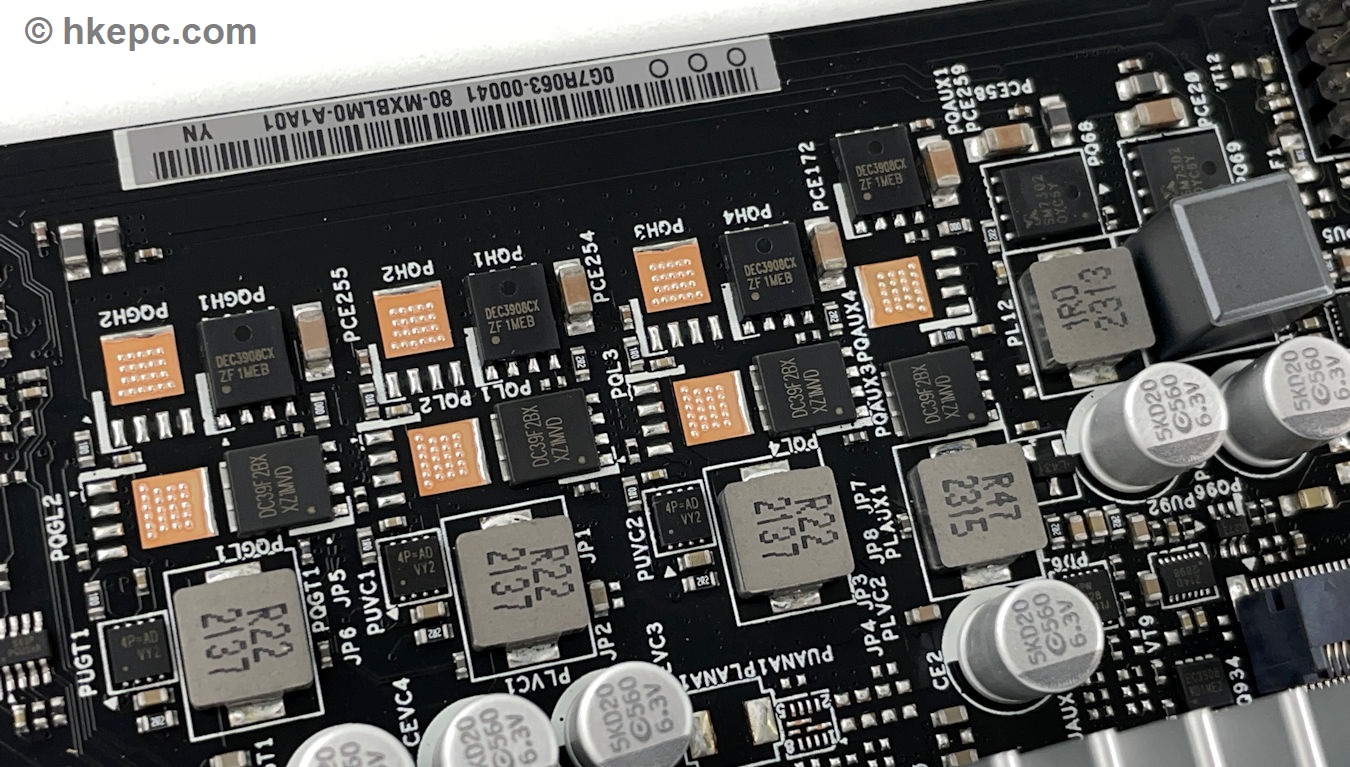

Тъй като консумацията на процесора е доста ниска, дизайнът на захранването не е нещо специално. Производителят е използвал 2-фазен vCore + 1-фазен VCCGT + 1-фазен VCCAUX дизайн. Всяка фаза е оборудвана с DEC3908CX + DC39F2BX N-канална MOSFET конфигурация.

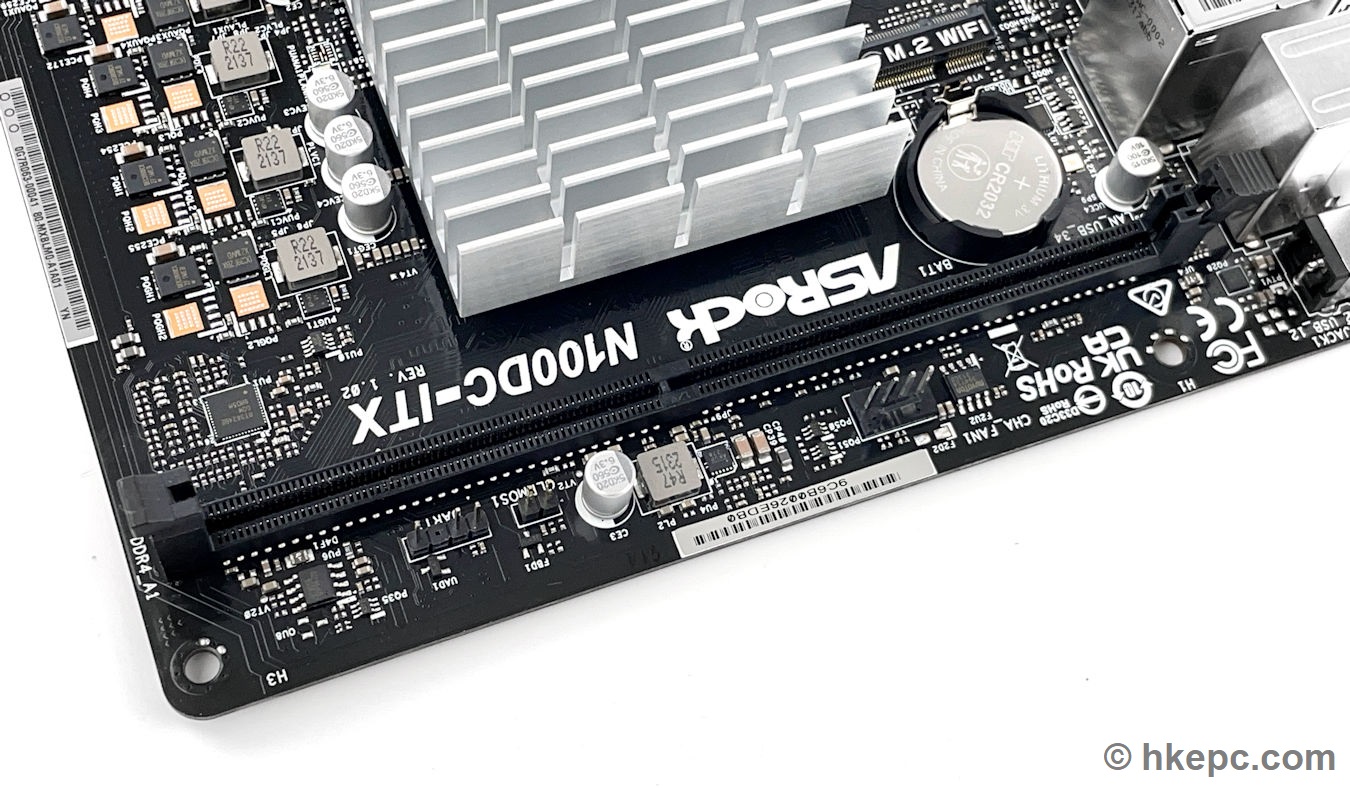

Процесорът N100 поддържа само едноканална DDR4 памет, поради което дънната платка разполага само един слот за 288 пинова памет. Максималната честота на DDR4 паметта, която се поддържа е 3200MHz, а максималният капацитет е 32GB.

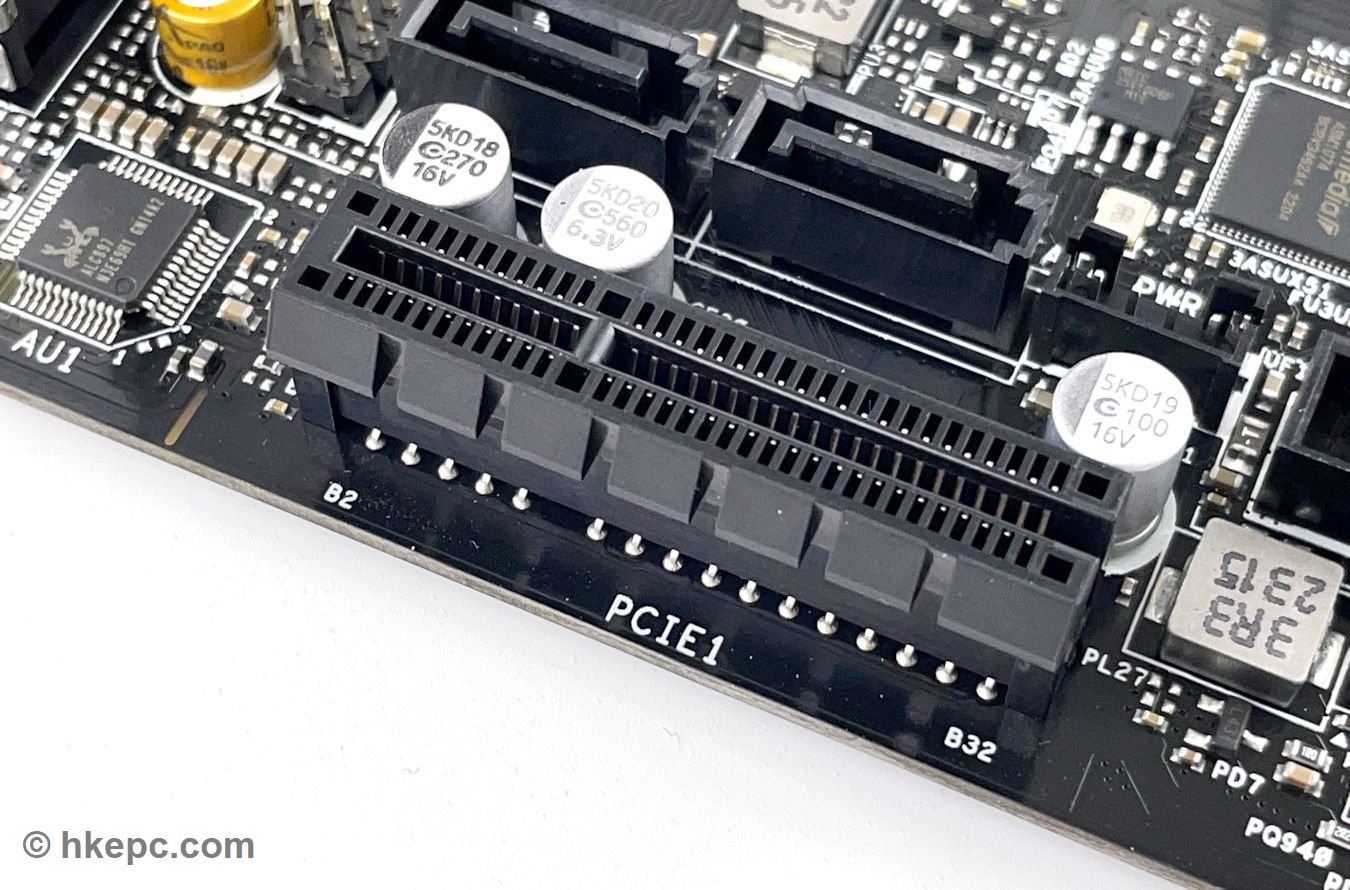

Дънната платка N100DC-ITX не разполага с PCIex16 слот (ограничение от процесора), а наличните PCIe шини са доста орязани, така че трябва да се задоволим само един PCIe 3.0 x4 слот, който обаче поддържа режим х2. Поради наложеното ограничение, както за максимална мощност от 40W на слота, така и за честотната лента на PCIe слота, дъното не поддържа и инсталиране на каквато и да е допълнителна графична карта.

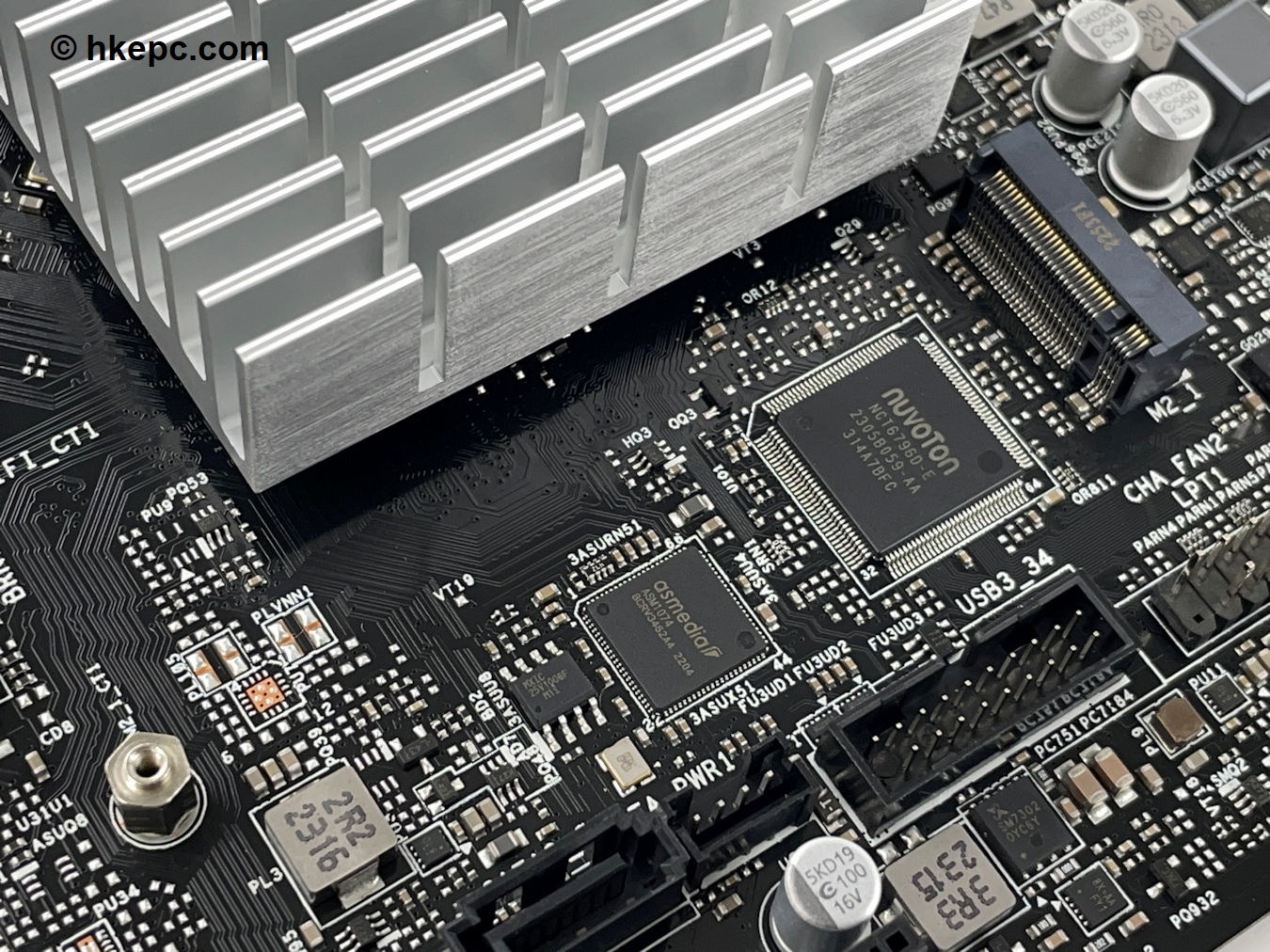

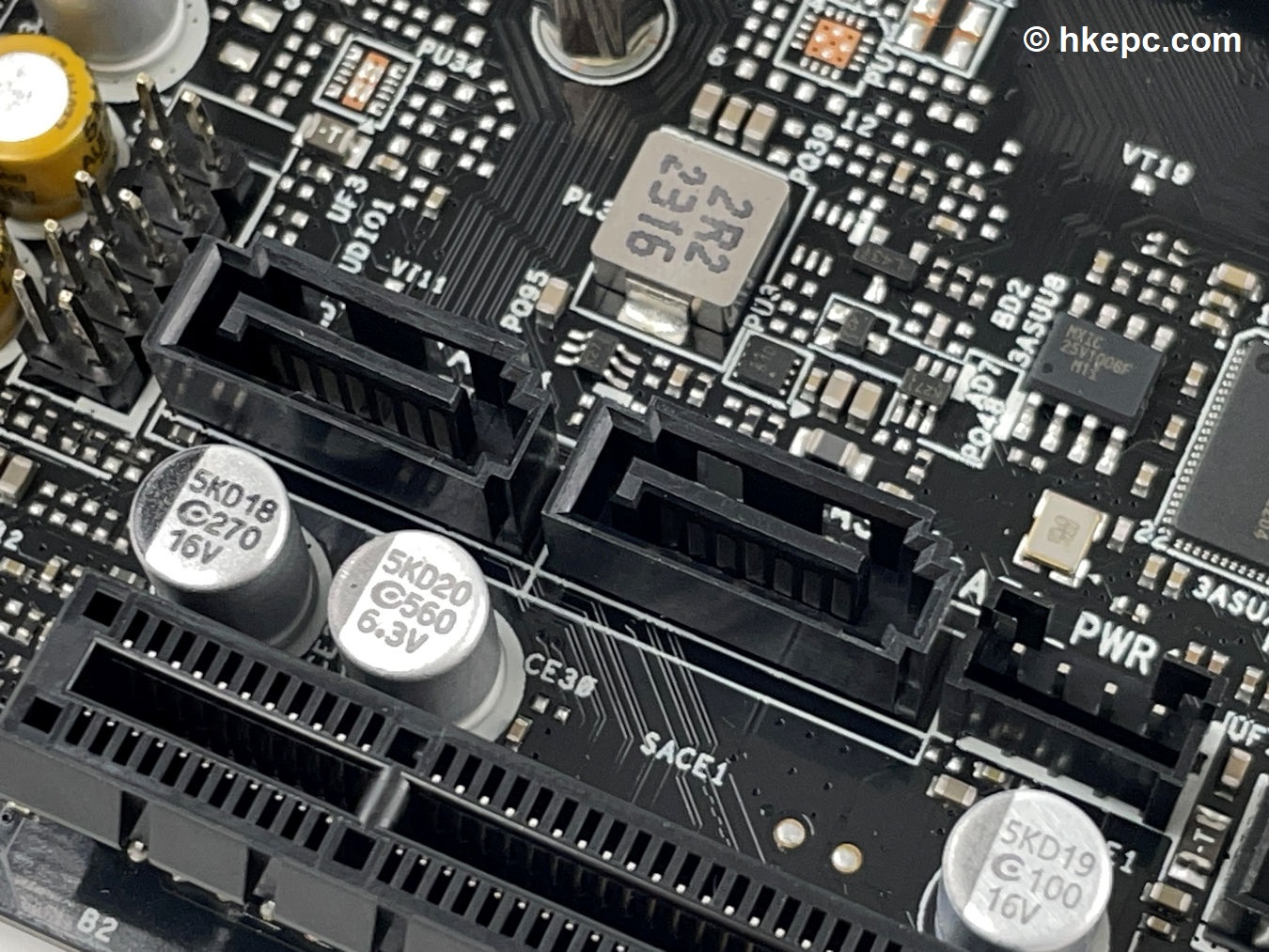

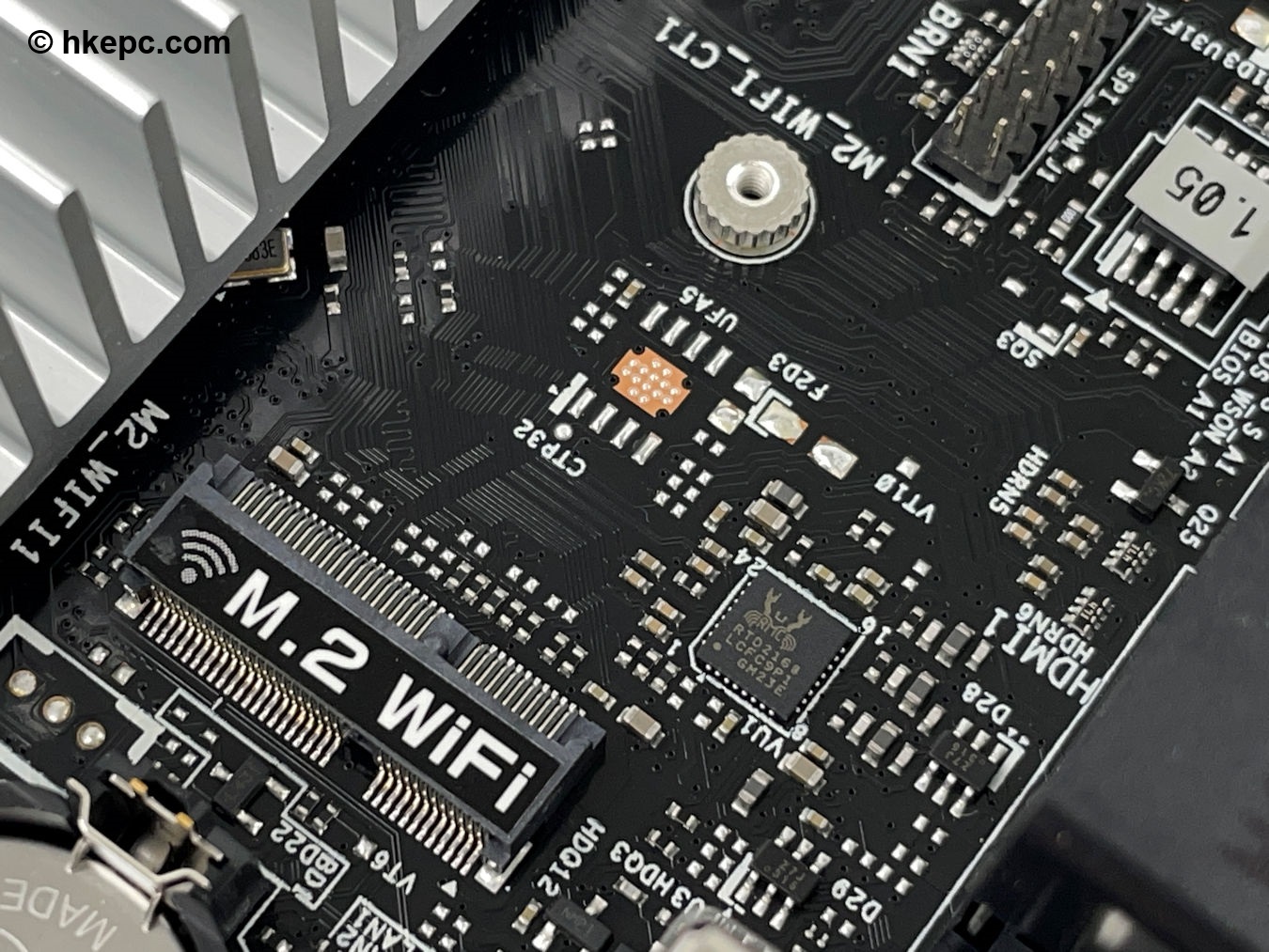

N100DC-ITX предоставя два M.2 слота, един за SSD тип 2280 и един M.2 Wi/Fi (стандарт 2230). В същото време, поради липсата на PCIe шини, се поддържа само PCIe Gen3x2 (16Gb/s) и не се поддържа SATA M. 2 SSD. Също така са налични и две SATA 6Gbps връзки. До SATA конекторите е разположена връзката за захранване SATA_PWR1, чрез която може да захранват до две SATA устройства.

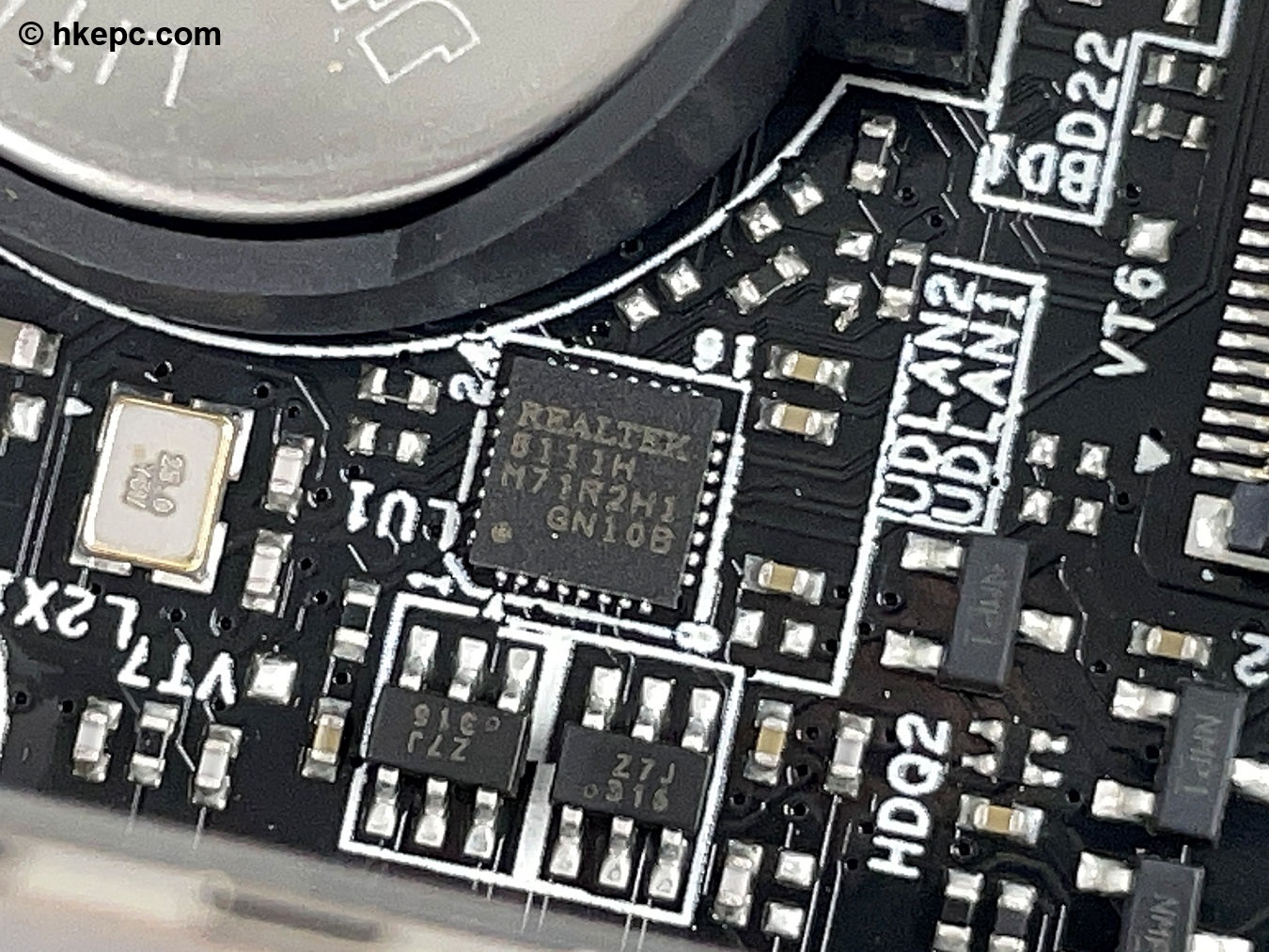

По отношение на мрежовите функции, дънната платка има вграден Realtek RT8111H Gigabit Ethernet чип, осигуряващ 10/100/1000 Mb/s RJ45 мрежова свързаност.

N100DC-ITX осигурява следните интерфейси:
- HDMI 2.1, поддържащ до 4K при 60Hz;
- D-Sub интерфейс, поддържащ до 1080p @ 60Hz;
- два USB 3.2 Gen1 и 4 USB 2.0;
- чрез конектори на дъното са осигурени още два USB 3.2 Gen1 и четири USB 2.0 .
- в допълнение са осигурени един PS/2 порт и един сериен COM порт.

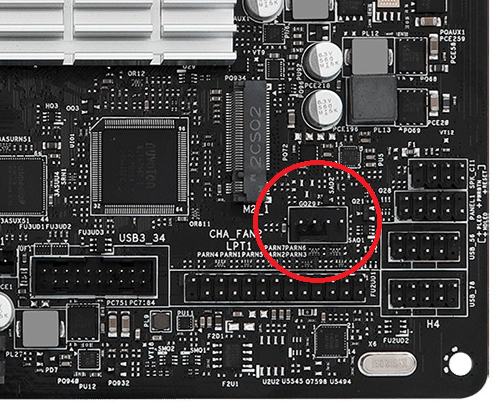

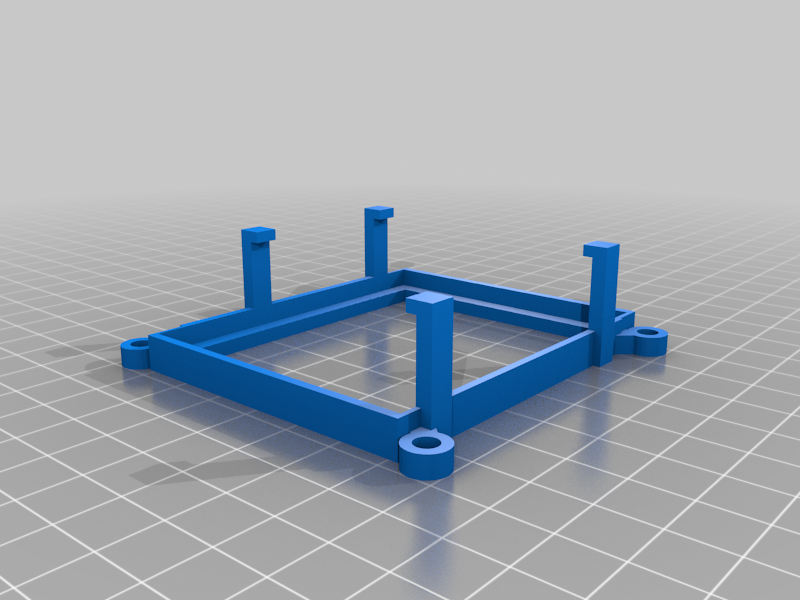

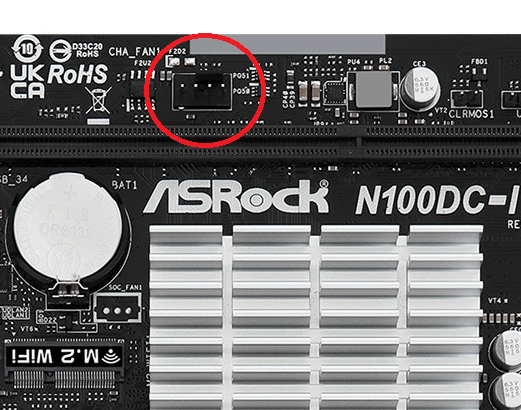

Платката е проектирана с два 4-пинови конектора за вентилатори, с които може да се осигури по-добро охлаждане. Въпреки, че N100DC-ITX се рекламира като "fanless", честно казано един 80mm вентилатор, например Noctua NF-A8 PWM, ще подобри значително охлаждането. За целта с 3D принтер може да се изработи ето този адаптер. Аз лично използвах услугите на 3dbgprint.com.

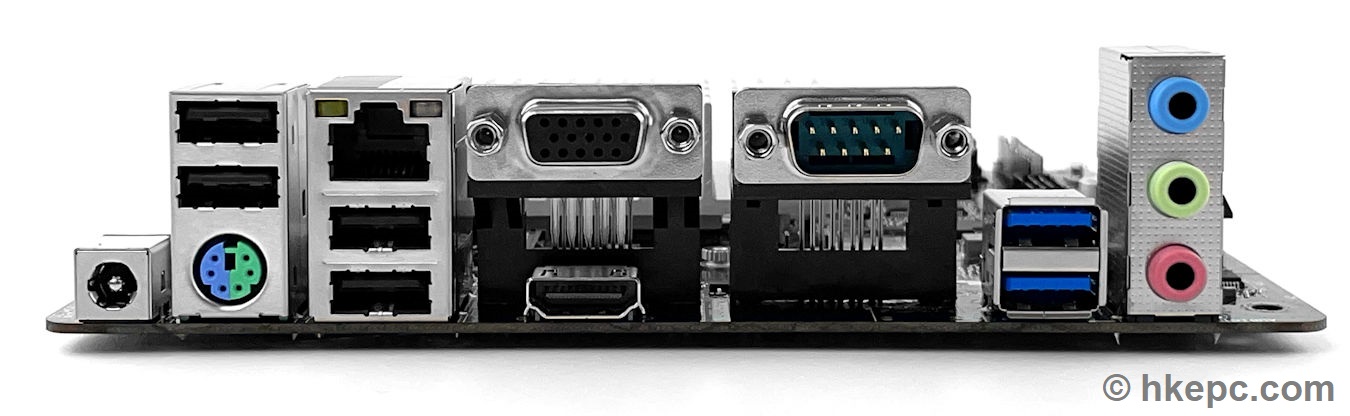

Интерфейси

• 1 x DC букса (съвместим 19V захранващ адаптер - 5.5mm x 2.5mm)
• 1 x PS/2 порт за мишка/клавиатура
• 1 x сериен порт: COM1
• 1 x D-Sub
• 1 x HDMI
• 2 x USB 3.2 Gen1
• 4 x USB 2.0
• 1 x RJ-45
• HD аудио жак: Line in/Front Speaker/Microphone

Конектори

• 1 x порт за принтер
• 1 x SPI TPM конектор
• 1 x конектор за високоговорител
• 2 x конектора за вентилатори(4-пина)
• 1 x Аудио конектор за кутия
• 2 x USB 2.0 (подържа до 4 USB 2.0 порта)
• 1 x USB 3.2 Gen1 (подържа до 2 USB 3.2 Gen1 порта)

"Оживяването" на дънната платка е лесно. Необходимо е само добавяне на памет и "диск". На страницата на производителя може да откриете QVL (Qualified Vendor List) или списък на различни компоненти, като Памет, WiFi, SSD и захранващ адаптер, които са тествани от ASRock за съвместимост. Официалната поддръжка от производителя осигурява драйвери за Windows_11 и Windows_10.

Важно уточнение: Трябва да обърна внимание на една малка, но много важна особеност, която разработчика ASRock не е отразил правилно и подвежда "хитро" потребителя по отношение на поддържаната DDR4 памет. В упътването за настройка на BIOS-a е записано, че може да се настройва XMP профил. В допълнение, в QVL списъка на производителя с проверени памети не малка част са именно XMP памети. За съжаление, обаче, дъното не поддържа XMP профили и паметта ще работи според JEDEC спецификацията си. Обикновено при XMP профил по-високата честота се постига при по-голямо захранване, а именно 1.35V. Дъното не може да осигури и такова захранване.
Извод - ако искате паметта да работи на 3200MHZ, то търсете JEDEC 1.2V, 3200MHZ DDR4 DIMM.
Тук може да откриете професионално обяснение за тези XMP профили.

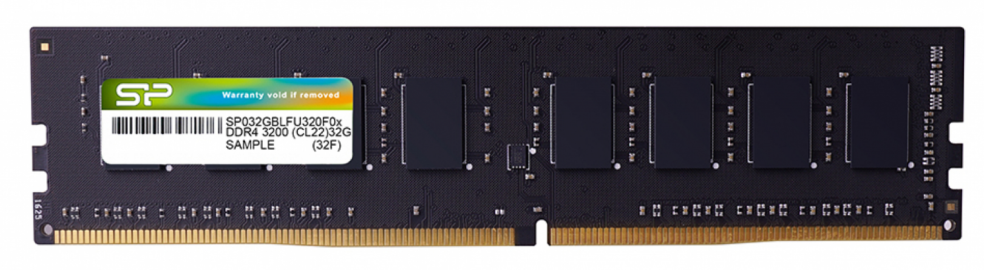

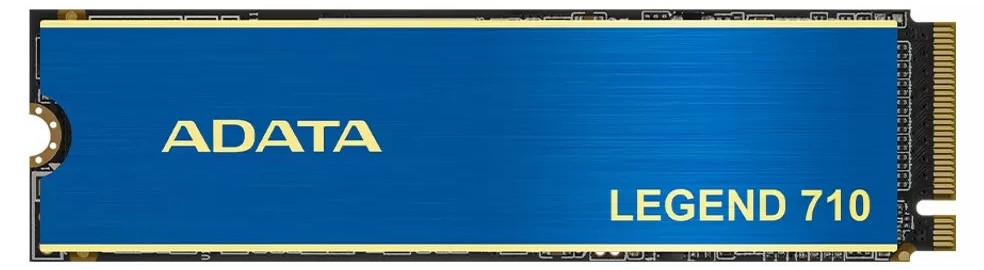

Оказва се, че е много трудно да търсиш компоненти по списък, който е създаден преди една година, например. Поради тази причина в крайна сметка инсталирах една плочка 16GB DDR4 Silicon Power и един SSD 256GB A-Data Legend 710.

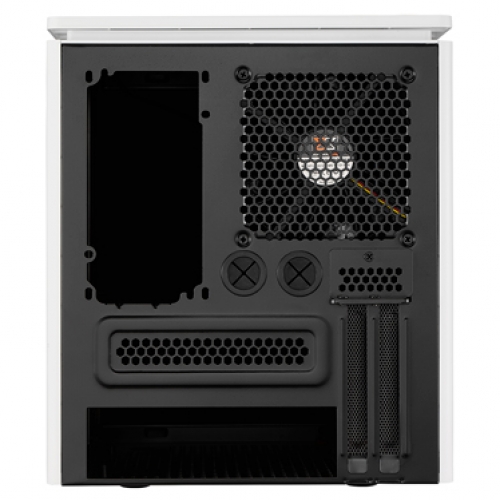

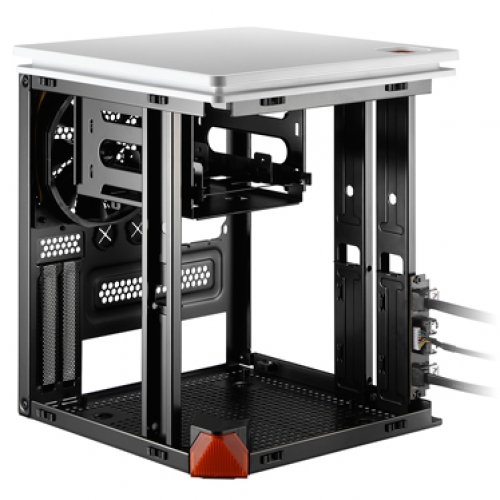

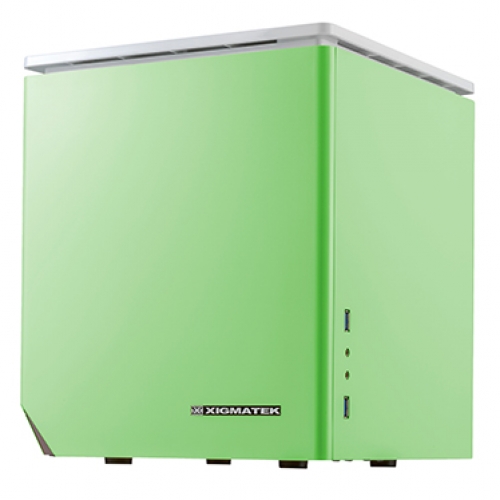

Друга голяма главоблъсканица се оказа невъзможността на пазара да откриеш Mini-ITX кутия, която хем да не струва 200 лв., хем да върши работа. И така в търсене, съвсем случайно попаднах на тази странна кутия Xigmatek Nebula C. Едновременно е евтина и e Mini-ITX. Да, малко е по-висока от това, което бих желал, но за тези пари не се коментира.

Основната идея на тази конфигурация е да се използва за Proxmox VE. От чисто любопитство преди това инсталирах Windows_11. Общото впечатление, е че за офис машина се справя чудесно. Обаче... пасивното охлаждане, особено в кутия, не се справя добре и при използване температурата на процесора започва да расте и спокойно се закотвя на 75-85⁰C.

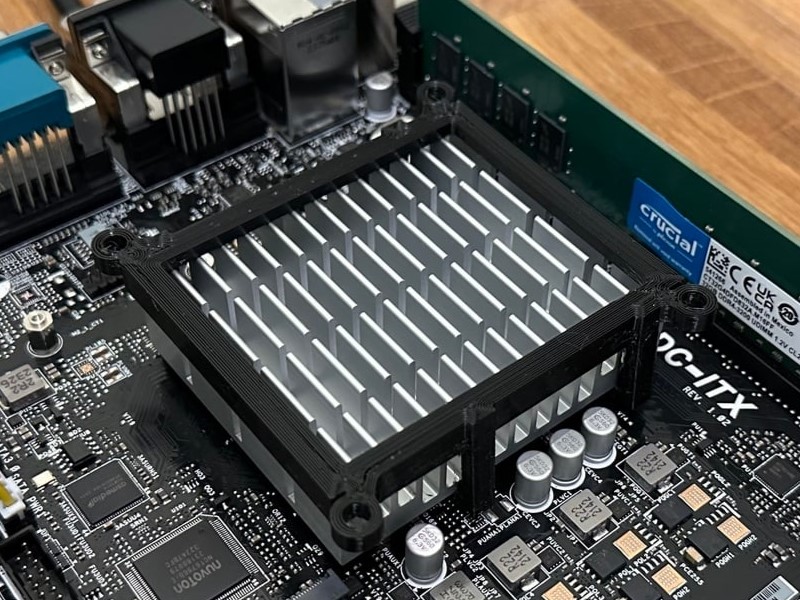

Поради тази причина прибегнах до 3D адаптера за захващане на 80 mm вентилатор към радиатора.
ASRock са добавили в биоса FAN-Tastic Tuning, т.е. възможност потребителя да настрои различни графики за скоростта на два вентилатора в зависиомост от температурата. Единият венилатор може да се дефинира като Monitor CPU, а другият като Monitor M/B.

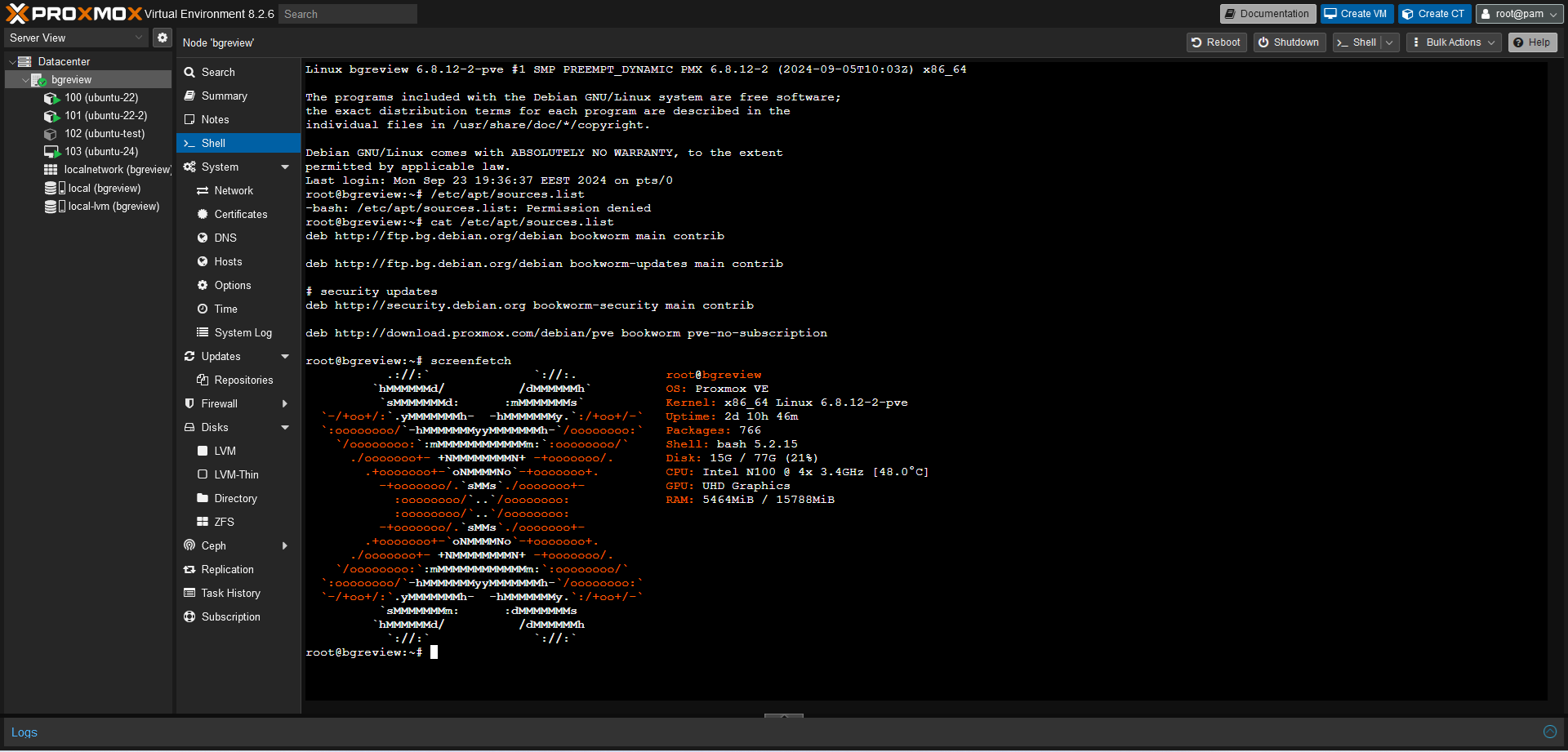

Както вече споменах, идеята е да се инсталира Proxmox VE. Без да претендирам за някакви сериозни познания, но следвайки Get Started и forum.proxmox всеки може да се справи.

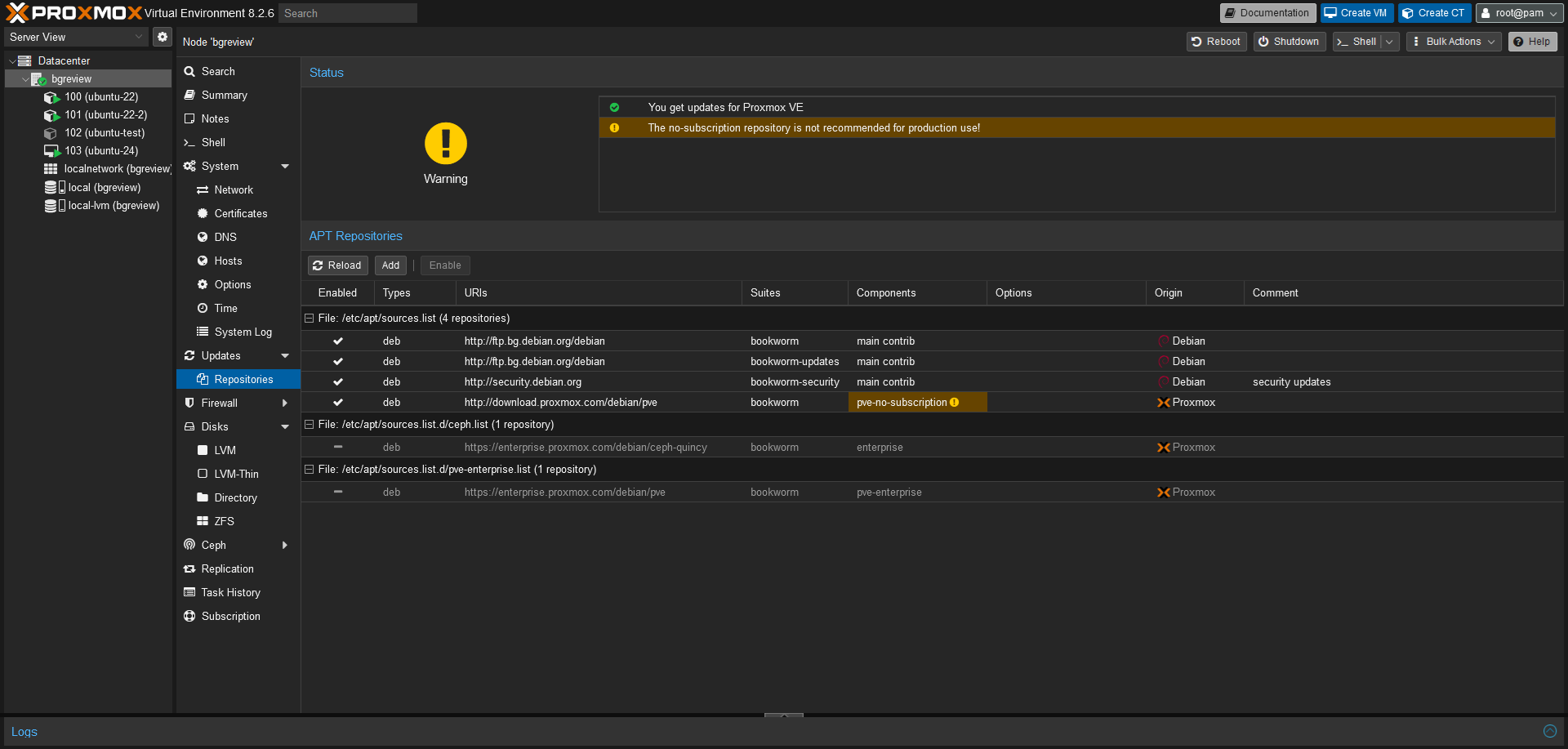

Имайте предвид, че инсталацията е "bare-metal", т.е. компютърът се използва само за Proxmox VE. Друга "особеност" е нуждата от платен лиценз, но все пак са били така добри да осигурят и опция за "домашните лаборатории" - Proxmox VE No-Subscription Repository. Както подсказва името, не се нуждаете от абонамент за достъп до това хранилище. Може да се използва за тестване и запозанване със системата. Не се препоръчва да го използвате за критични конфигурации, тъй като хранилището не винаги е добре тествано и достатъчно валидирано от разработчиците. Тук може да се запознаете с различните възможности за абонаменти, които предлагат стабилни ъпдейти, подръжка от разработчиците и много други.

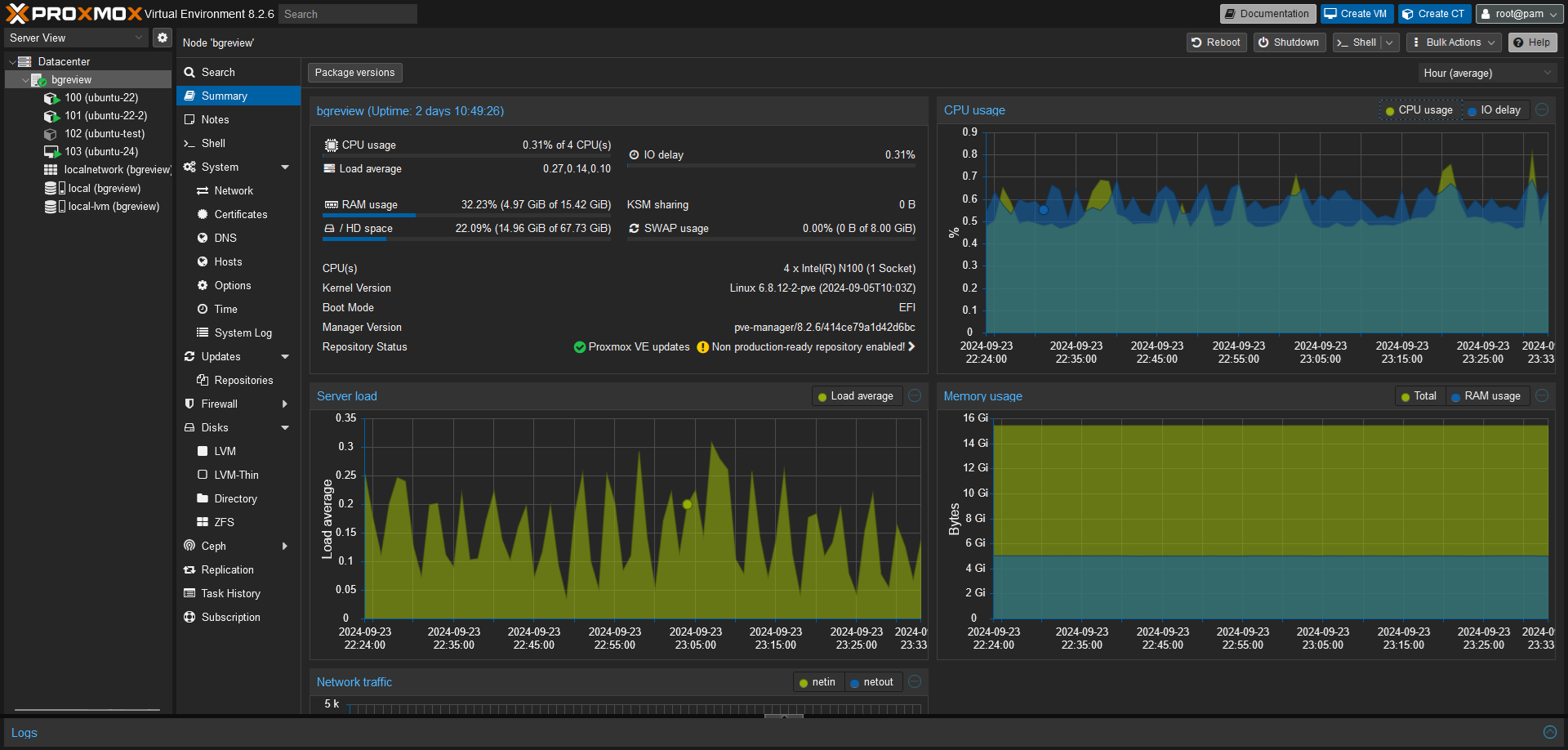

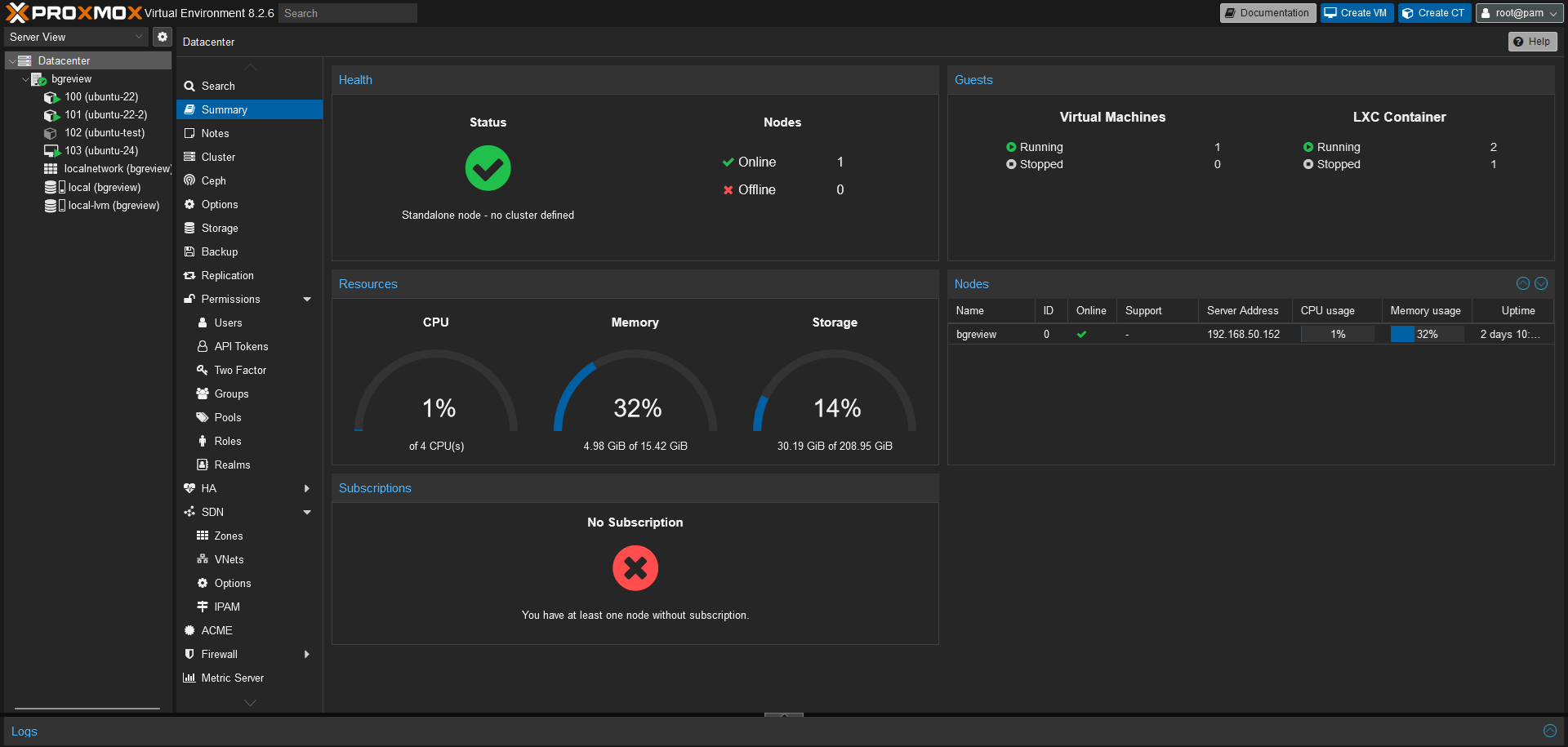

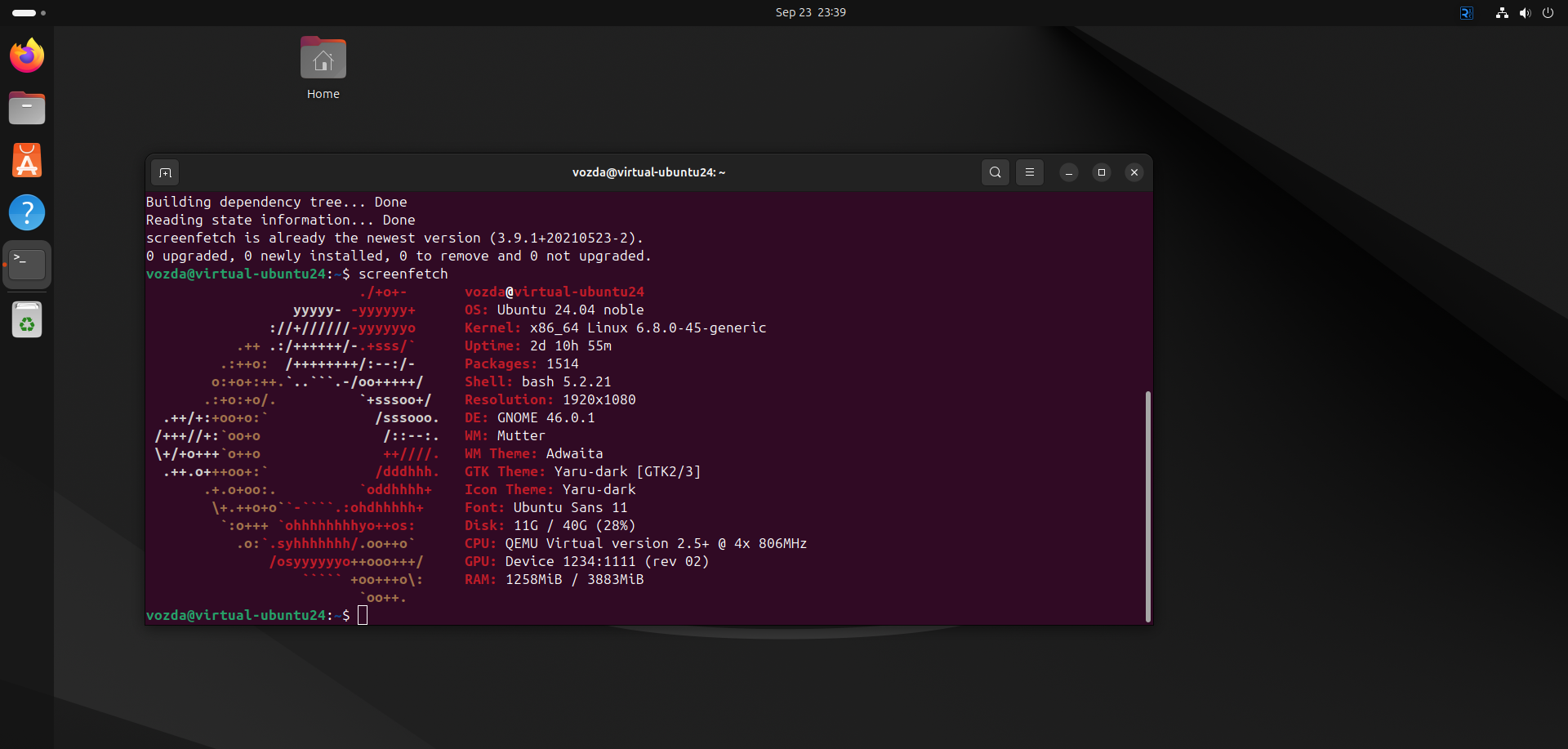

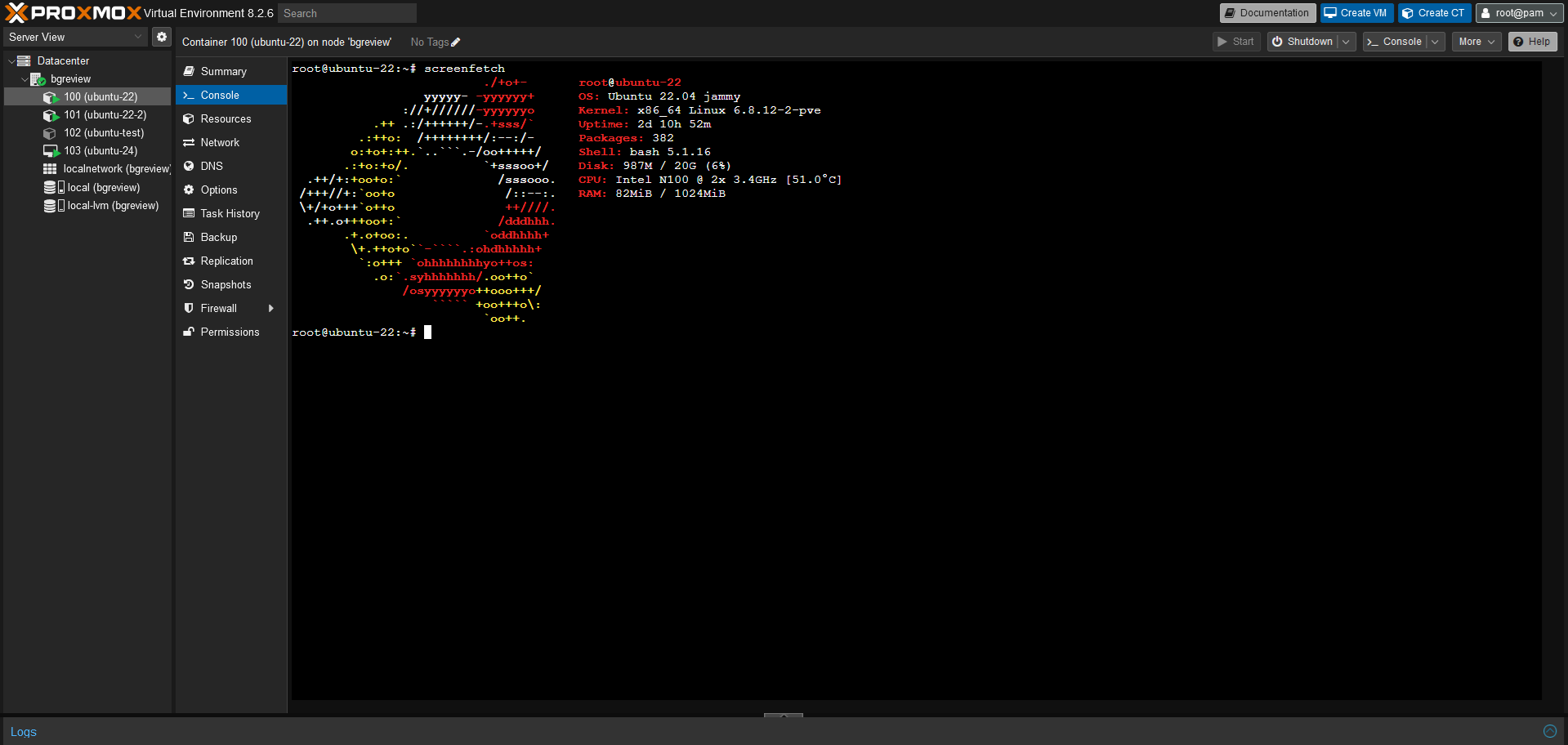

В момента е са инсталирани 3 линукс контейнера (Linux Container или LXC) и една виртуална машина. Единият контейнер "приютява" Pi-hole инсталация, вторият AdGuardHome а третият е за експерименти. Виртуалната машина е Ubuntu 24.04.

Изводът до тук - дъната платка е идеална за подобни проекти. Лесна и засега надеждна работа. Както се вижда, с малко дорботване, платката като че ли е добра инестиция.
